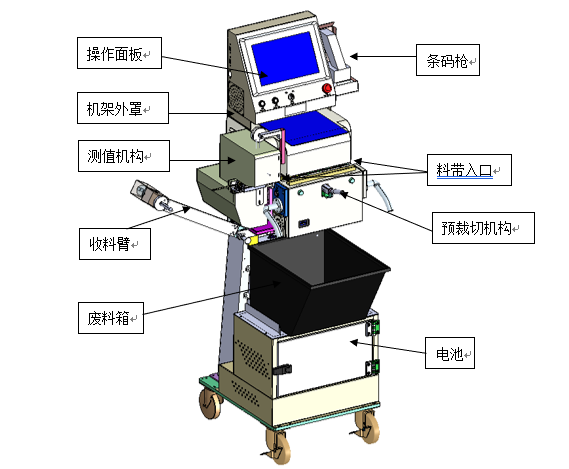

LCR測試儀的原理主要基于交流電路的特性，以下是對其原理的詳細解釋：

一、基本工作原理

LCR測試儀使用正弦波信號作為測試信號，通過測量電流和電壓的關系來計算電學參數。具體來說，測試儀會向被測元件（Device Under Test，簡稱DUT）施加一個穩定的交流信號，并測量通過DUT的電流和DUT兩端的電壓。然后，利用這些測量值來計算DUT的阻抗（或導納），進而得出電感、電容和電阻等參數。

二、測試模式

LCR測試儀通常具有兩種測試模式：串聯模式和并聯模式。

1. 串聯模式：在此模式下，儀器將待測元件視為電路的一部分，通過測量元件兩端的電壓和流過元件的電流來計算阻抗。該模式適用于那些在串聯電路中工作的元件，如電感線圈和串聯電阻等。
2. 并聯模式：如果待測元件通常在并聯電路中使用，則更適合采用并聯模式。在這種模式下，儀器同樣會測量電壓和電流，但目的是為了計算導納。

三、測量原理及公式

在串聯模式下，LCR測試儀的測量原理可以表示為以下公式：

• 阻抗模量：|Z| = V/I
• 實部（電阻）：R = |Z| × cosθ
• 虛部（電感或電容）：對于電感，L = (|Z| × sinθ) / (2πf)；對于電容，則需要進行相應的轉換。

其中，V表示電壓，I表示電流，θ表示電壓與電流之間的相位差，f表示測試信號的頻率。

四、技術特點

1. 高精度：LCR測試儀采用了高靈敏的測量技術和先進的數字處理技術，能夠實現高精度的測量。
2. 寬范圍：測試儀的測試頻率范圍通常很寬，可以適應不同被測元件的特性。
3. 多功能：除了測量電感、電容和電阻等基本參數外，LCR測試儀還可以測量損耗因素、品質因素、相位角等次級參數。

五、應用領域

LCR測試儀在電子工程、通信和電力等領域具有廣泛的應用。它可以幫助工程師們進行元件的選型、生產過程的質量控制以及故障排除等工作。同時，LCR測試儀也是實驗室和生產線中必不可少的測試工具之一。

綜上所述，LCR測試儀的原理基于交流電路的特性，通過測量電流和電壓的關系來計算電學參數。其高精度、寬范圍和多功能等特點使其成為電子行業中不可或缺的測試工具。
